土壤熱解吸修復是指通過對污染土壤進行加熱，使土壤整體升溫致污染物解吸出來，以達到土壤凈化的修復技術。熱解吸修復技術按修復策略主要以原位修復和異位修復為主。原位熱解吸是指在污染土壤原地加裝加熱系統、抽提系統、供熱能源系統、尾氣處理系統，實現土壤的原位熱解吸修復。而異位熱解吸修復則指將土壤從場地中轉移出來，物料在特定的設備中加熱，把有機污染物從固相土壤中轉移到氣相并使其揮發出來，氣相污染物再通過燃燒或冷凝吸附的方式處理，達標后排放。
微波土壤熱解吸裝置，它包括主殼體、反應管，反應管安裝在主殼體的內腔中，主殼體上設置有微波發射單元，反應管上安裝有紅外溫度傳感器、壓力傳感器以及伸出主管體外的抽提管，反應管內部安裝有絞龍，絞龍的中軸伸出反應管后與外置的電機連接，主殼體的兩側分別設有進料口和出料口，進料口和出料口通過星形閥與反應管相連接，抽提管與反應器(4)的連接處設置有微波屏蔽網格。本實用新型裝置能夠對含高水份土壤和粘性土壤進行微波加熱，以進行升溫熱解吸，同時通過抽提管抽出解吸氣，完成對土壤的修復。
具體實施方式

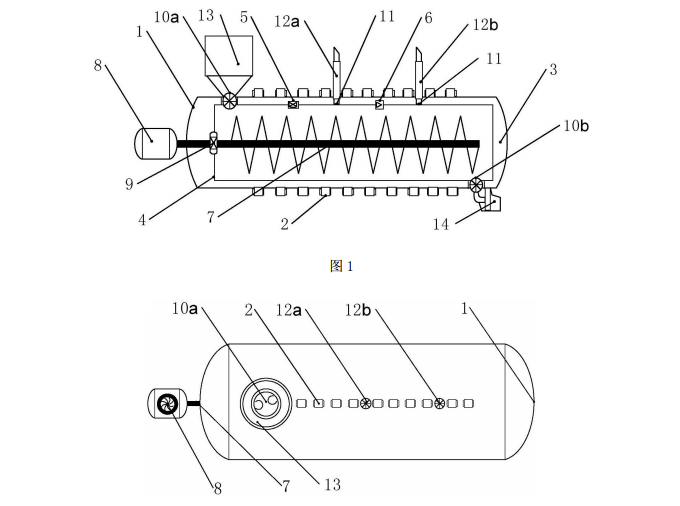

本實用新型微波土壤熱解吸裝置包括主殼體 、微波單元 、硅酸鋁反應管 、紅外溫度傳感器 、壓力傳感器 、絞龍 、電機 、密封軸承 、星形閥 、星形閥 、屏蔽網格 11、抽提管 、抽提管，主殼體為圓筒狀，由不銹鋼加工成型，主殼體上以對稱方式陣列布置有微波發射單元；主殼體的內腔中安裝有圓筒狀硅酸鋁反應管 ，圓筒狀硅酸鋁反應管的中軸線與主殼體的中軸線重合，圓筒狀反應管由透波材質硅酸鋁加工而成，反應管上設置有紅外溫度傳感器、壓力傳感器以及安裝有伸出主殼體外的抽提管和抽提管，反應管內安裝有不銹鋼絞龍，絞龍的中軸伸出反應管后與外置的電機連接，通過電機帶動絞龍旋轉，絞龍的中軸與反應管 連接處設置有密封軸承；主殼體的一側頂部設有進料口，另一側底部設有出料口，進料口和出料口分別通過星形閥和星形閥與反應管相連接 ；
抽提管和抽提管與反應管連接處設置有屏蔽網格。
本實用新型裝置的微波源由裝嵌在不銹鋼主殼體的微波加熱單元發射，對主殼體的內腔中的硅酸鋁反應管進行輻照。反應管內的土壤由 不銹鋼絞龍推進，不銹鋼絞龍 7 由電機 8 帶動 ；本裝置的進料與出料由星形閥 控制，反應器內的解吸氣從帶屏蔽網格 11 的抽提管抽出。
本實用新型微波土壤熱解吸裝置在運行時，土壤由進料口經過星形閥進入反應管 內，電機 帶動絞龍 旋轉，推動反應管 內土壤向出料口移動，并起到攪拌作用 ；主殼體上對稱布置的微波發射單元向反應管發射微波，微波對土壤進行直接加熱，反應管 上設置有紅外溫度傳感器 與壓力傳感器，對管內溫度與壓力進行實時監控 ；在對土壤進行微波加熱后污染物從土壤解吸出來，通過抽提管和抽提管離開本裝置，進入尾氣處理系統。
本實用新型裝置中的絞龍中軸與反應管連接處設置有密封軸承 ，可以保證在運行過程中反應管內保持負壓 ；抽提管、抽提管與反應管連接處設置有屏蔽網格，網格長寬為 1X1cm可防止微波外泄 ；由不銹鋼制作的主殼體與絞龍均可反射微波，反應管內無死角，土壤均可接受到微波輻射。
本實用新型采用的微波發射單元以稱方式陣列于主殼體上，并與主殼體切線成 90°垂直，兩側相對應的微波發射單元連線均經過絞龍中軸，并與其成垂直，可保證微波高效利用。
