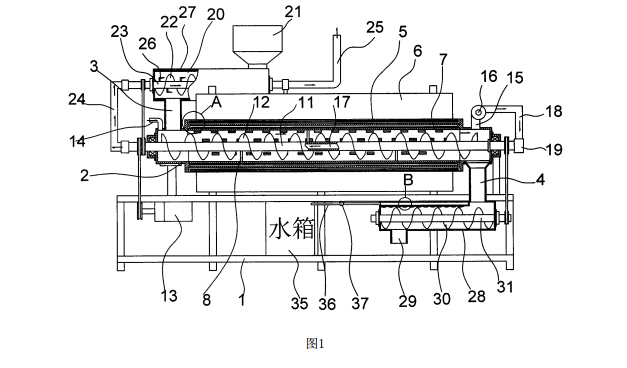

土壤熱脫附修復裝置，包括支架、設在支架上的水平的加熱筒，加熱筒的左端上側設有進料通道，加熱筒的右端下側設有出料通道，加熱筒的外側設有太陽能集熱管，支架的一側設有太陽能反光板，加熱筒內設有主軸，主軸的表面設有螺旋帶，支架上設有驅動主軸轉動的電機，加熱筒的左端上側設有進氣管，加熱筒的右端上側設有排氣管，排氣管上設有排風機，加熱筒的內側設有轉筒，轉筒與加熱筒之間形成環形間隙，轉筒內部與主軸之間設有若干連桿。本發明中設備利用太陽能加熱，節約能源，降低土壤熱脫附成本。

整個裝置置于太陽下，調整裝置位置，使得太陽能反光板把太陽光聚集、反射到太陽能集熱管表面，太陽能集熱管吸熱后的熱量通過導熱介質傳遞給加熱筒，從而對加熱筒內進行加熱，排風機開啟，加熱筒內的熱空氣在排風機的作用下從主軸右端進入氣道內后從左端進入回流管，回流管內的氣體再經過進料絞龍軸內后從尾氣管處排出；


土壤從進料斗處進入預加熱筒內，進料絞龍軸內的高溫氣體對土壤進行預加熱，提高土壤溫度，同時進料絞龍軸上的刀片把塊狀土壤切碎，預加熱并切碎后的土壤進入加熱筒內被二次加熱，加熱過程中，螺旋帶、轉筒對土壤進行翻轉、分散，提高土壤加熱效率，溫度加熱到150℃以上時，土壤中的中苯、甲苯、二甲苯、乙苯等有害物質從土壤中揮發出來形成氣態，氣態的毒害物質被排風機吸走，最后從尾氣管中排入尾氣處理塔內，土壤經過熱脫附后，土壤中的蟲卵、雜草種子被高溫殺死，土壤中的毒害有機物被脫附、分解、排放、處理掉，最后干燥的土壤進入后處理筒內，水箱中的肥料溶液噴灑到土壤中，對土壤進行增濕、降溫、增肥，最后從排料通道處排出的土壤就能直接用于園林、農田、菜園使用。
